Products製品情報

プレス副資材ー熱プレスクッション材

熱プレスクッション材

銅張積層板(CCL)のプリプレグと銅箔プレス成形時やプリント配線板(PCB)のプレス成形時に用いられる連続使用タイプのクッション材です。多段熱プレス工程の生産性や歩留まりの向上や産業廃棄物の削減に寄与します。この他、プレスの微小ひずみ緩和が要求されるプレス成形へも適用可能です。

特長

  • 230℃での連続使用が可能であり、クッション性、耐久性に優れています。
  • ロール状に巻くことが可能なタイプもあります。
  • 長期連続使用の際の熱盤(SS400材)腐食を抑える効果が確認されています。
  • 吸引搬送が可能なタイプも取り揃えております。
  • 作製可能最大サイズ:最大 1,300 x 2,800mmまで、クッション量(厚み)は調整可能です。

ラインアップ

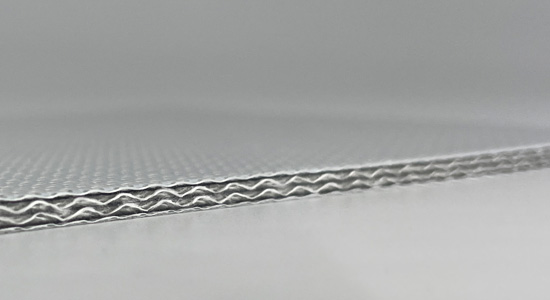

F type

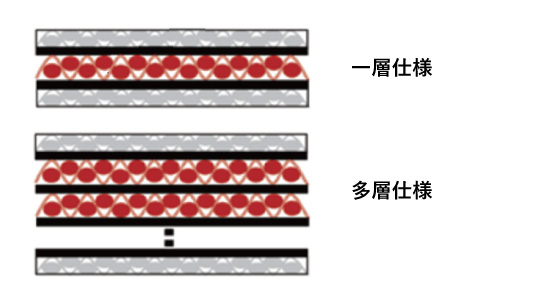

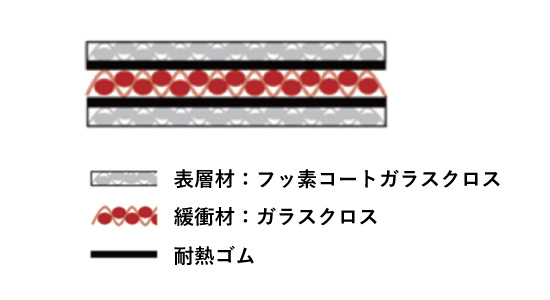

構成材料

仕様


 仕様 標準厚み
F-1ply 1.6mm ± 0.3mm
F-2ply 2.7mm ± 0.4mm
F-3ply 3.6mm ± 0.5mm

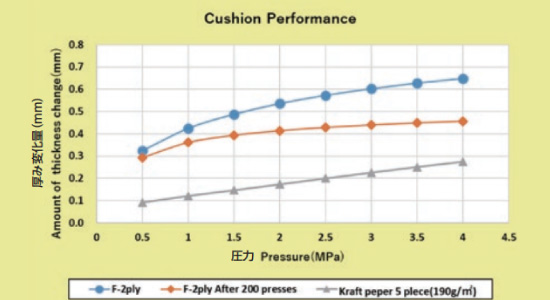

耐久性データ

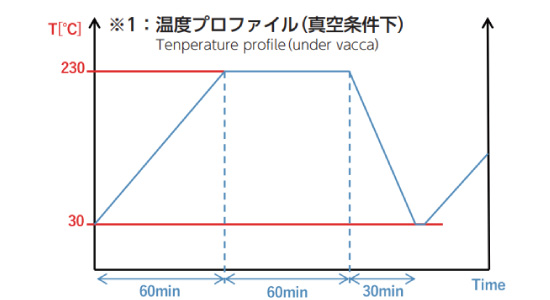

プレスサイクル試験機を用いてクッション材を200回プレス※1し、プレス前後の厚み変化量を測定

200回プレス後もクラフト紙5枚以上のクッション性を持続!!

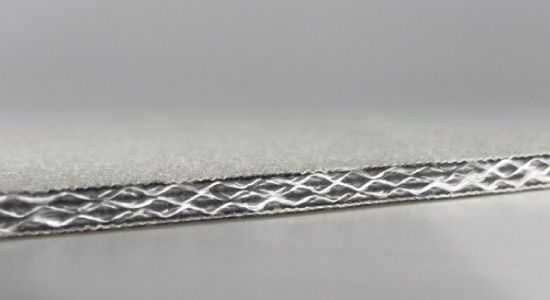

M15 type

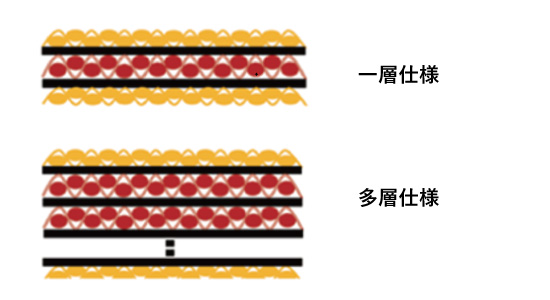

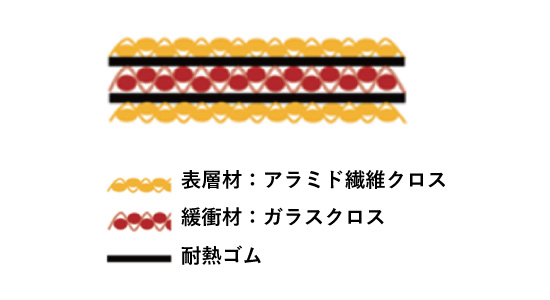

構成材料

仕様


 仕様 標準厚み
M15-1ply 1.6mm ± 0.3mm
M15-2ply 2.7mm ± 0.4mm
M15-3ply 3.6mm ± 0.5mm

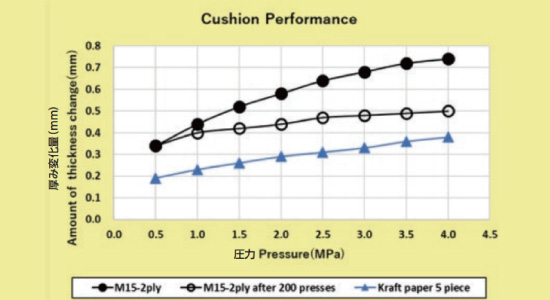

耐久性データ

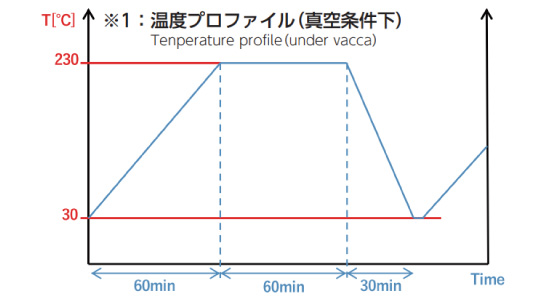

プレスサイクル試験機を用いてクッション材を200回プレス※1し、プレス前後の厚み変化量を測定
200回プレス後もクラフト紙5枚以上のクッション性を持続!!
