遮水シート漏水電気検知システム Mr.センサー
Mr.センサーとは
廃棄物最終処分場において、施工段階と操作時に、遮水シートの機能管理（接合不良、破損の有無）を電気的方式で短時間に確実に行うシステムです。
本システムは、一般および産業廃棄物最終処分場の遮水シートの下に敷設する保護マット内に、アルミシートを挟んで一体化させた面電極を設置し、その面電極とシート上部の測定電極間の抵抗値を測定し、分布図を描くことにより、シートの損傷を検知するシステムです。
Mr.センサーの原理

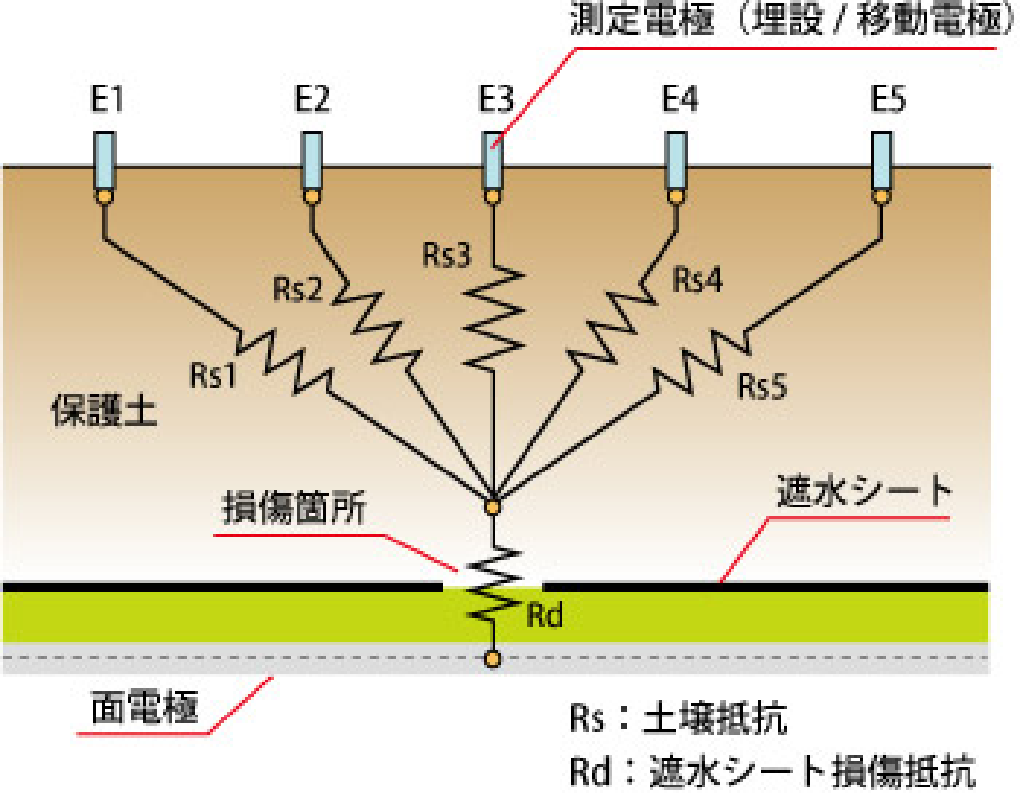

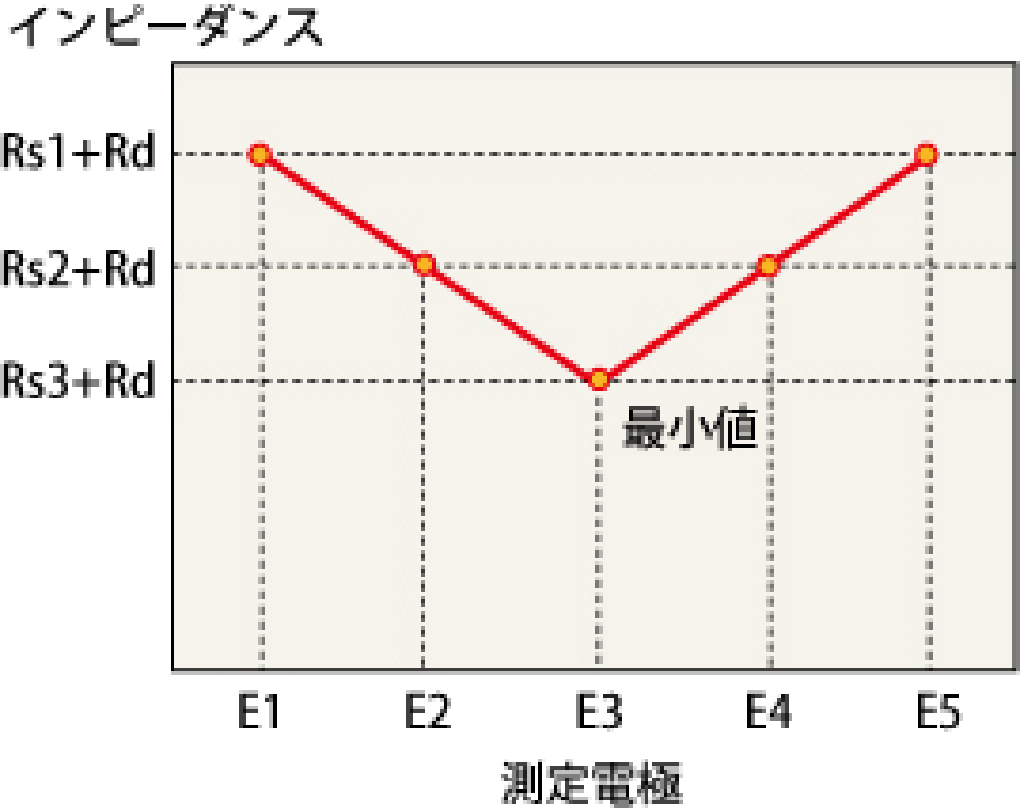

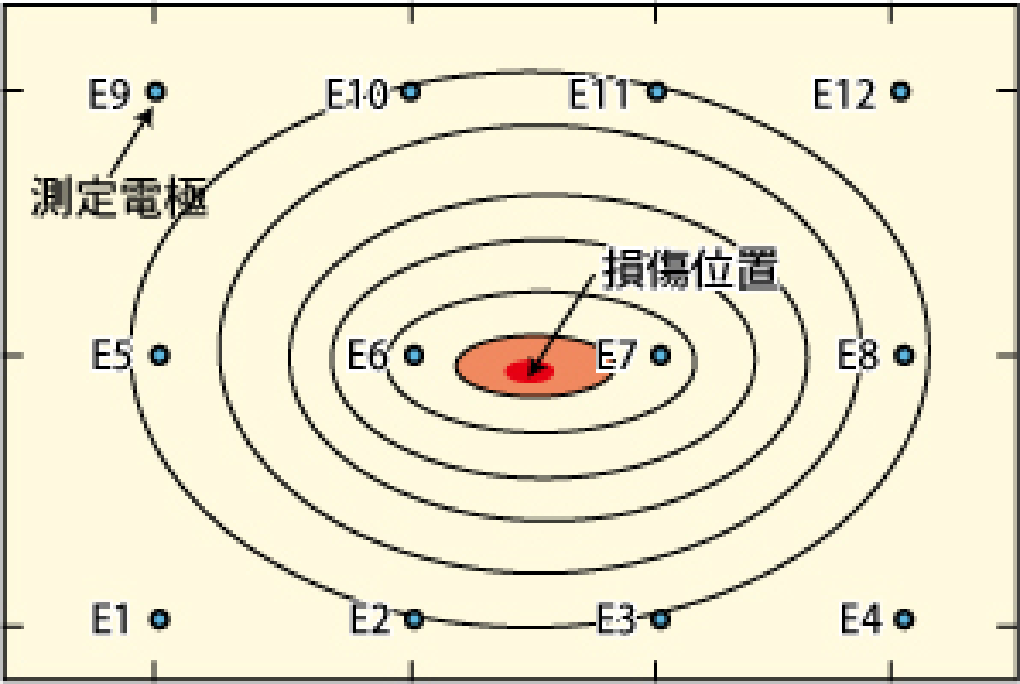

本システムの基本原理は、電気的に高い抵抗を有する遮水シートの特性を利用したものです。図1、図2に示す通り、遮水シートを挟んだ測定電極と面電極間の交流インピーダンスを測定した場合、土壌（保護土）抵抗が測定電極間の距離を反映し、遮水シート損傷部直上で土壌抵抗が最小になる点に注目した方法です。
損傷検知までの流れ

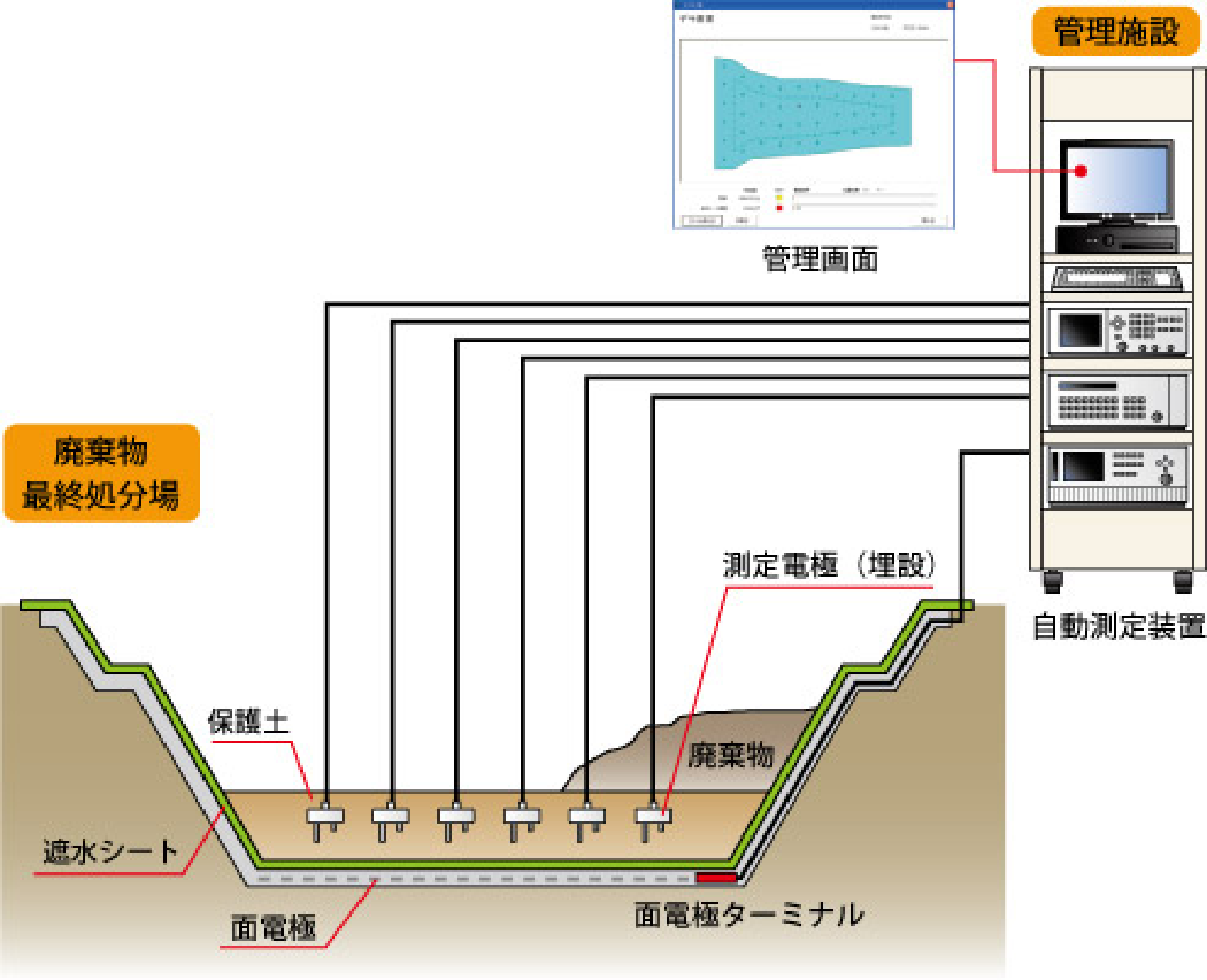

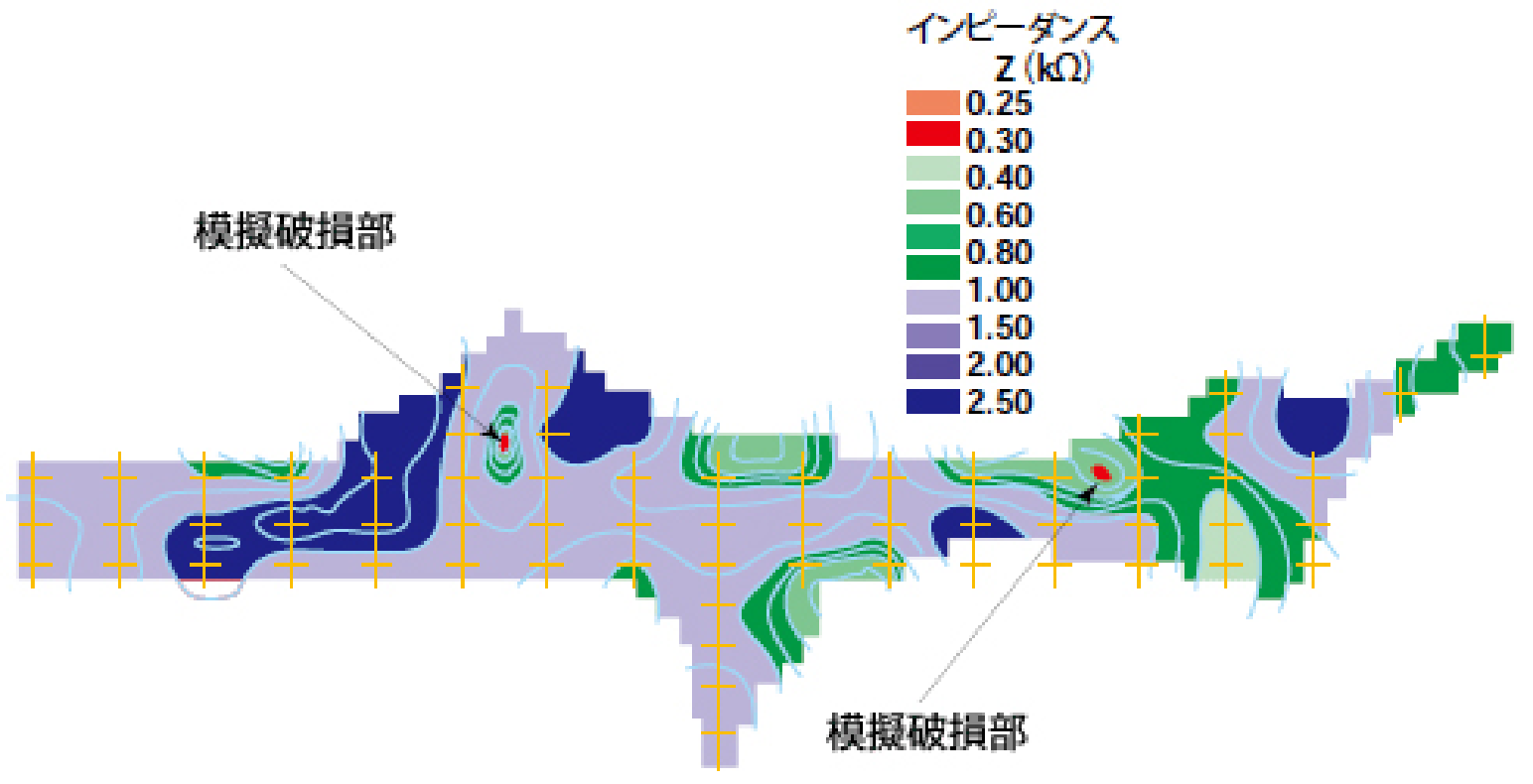

遮水シートに損傷が生じた場合、システムの画面上に損傷箇所の位置情報（測定電極（埋設）名、座標）が示されます。

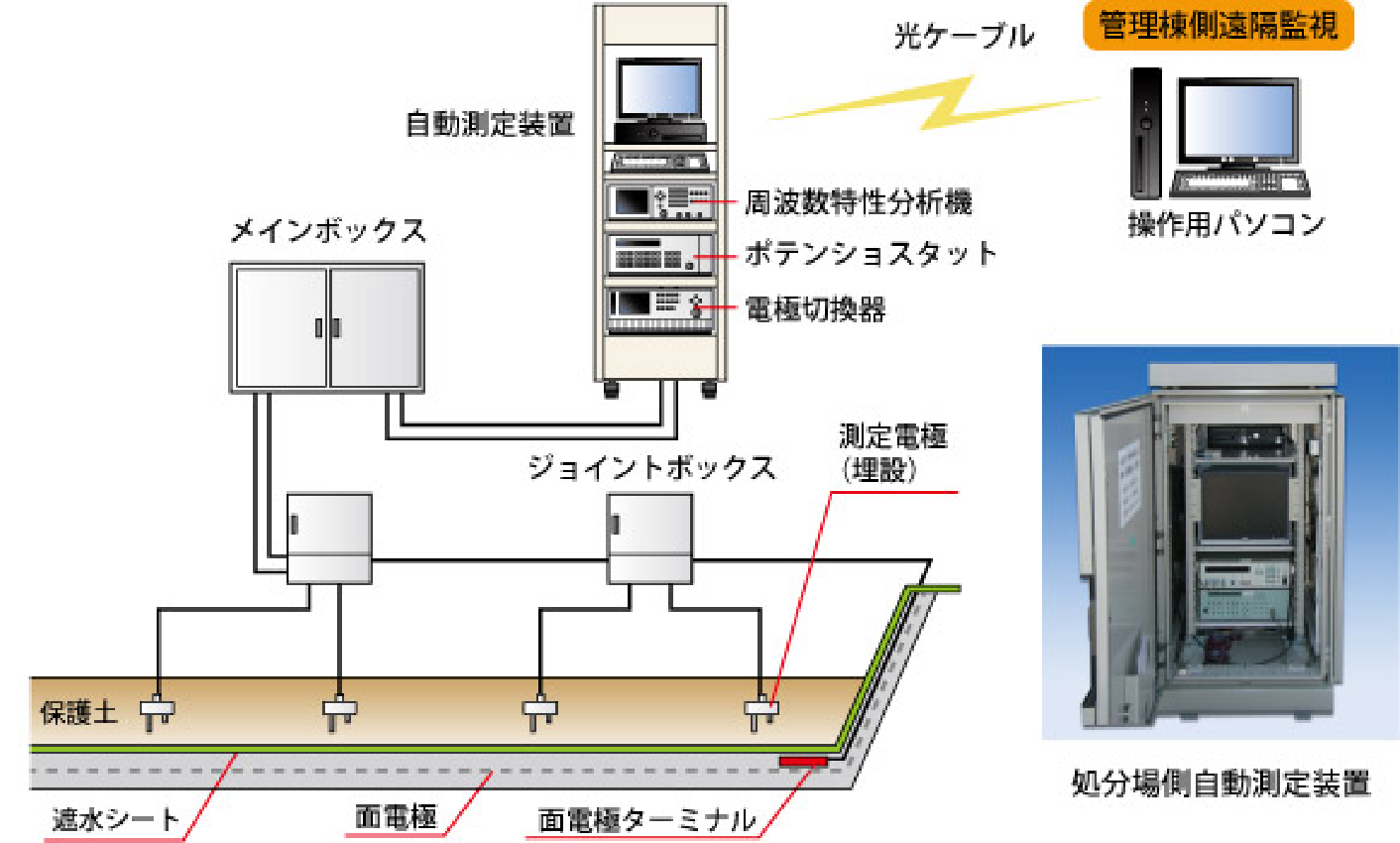

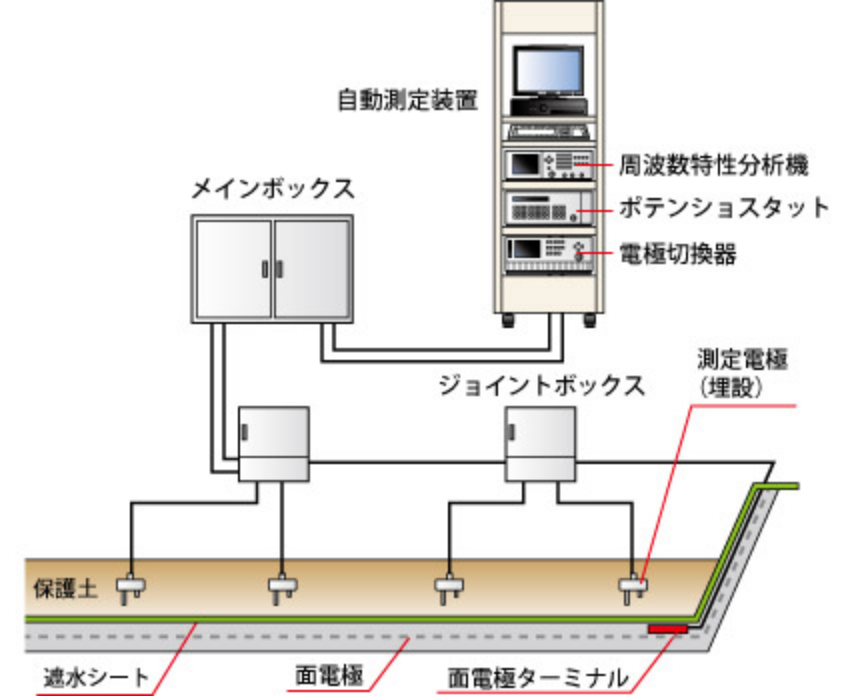

システム構成
| 測定電極（埋設） | 測定ポイントに十数m間隔で格子状に設置する電極。 ・底面部：遮水シート上側の保護土内に埋設 ・法面部：遮水シート上面に接着 |
| 面電極 | 測定電極との電位差を測定するための電極。 遮水シート下側の保護マットと一体化。 遮水シート下部の検査対象エリア全面に設置。 |

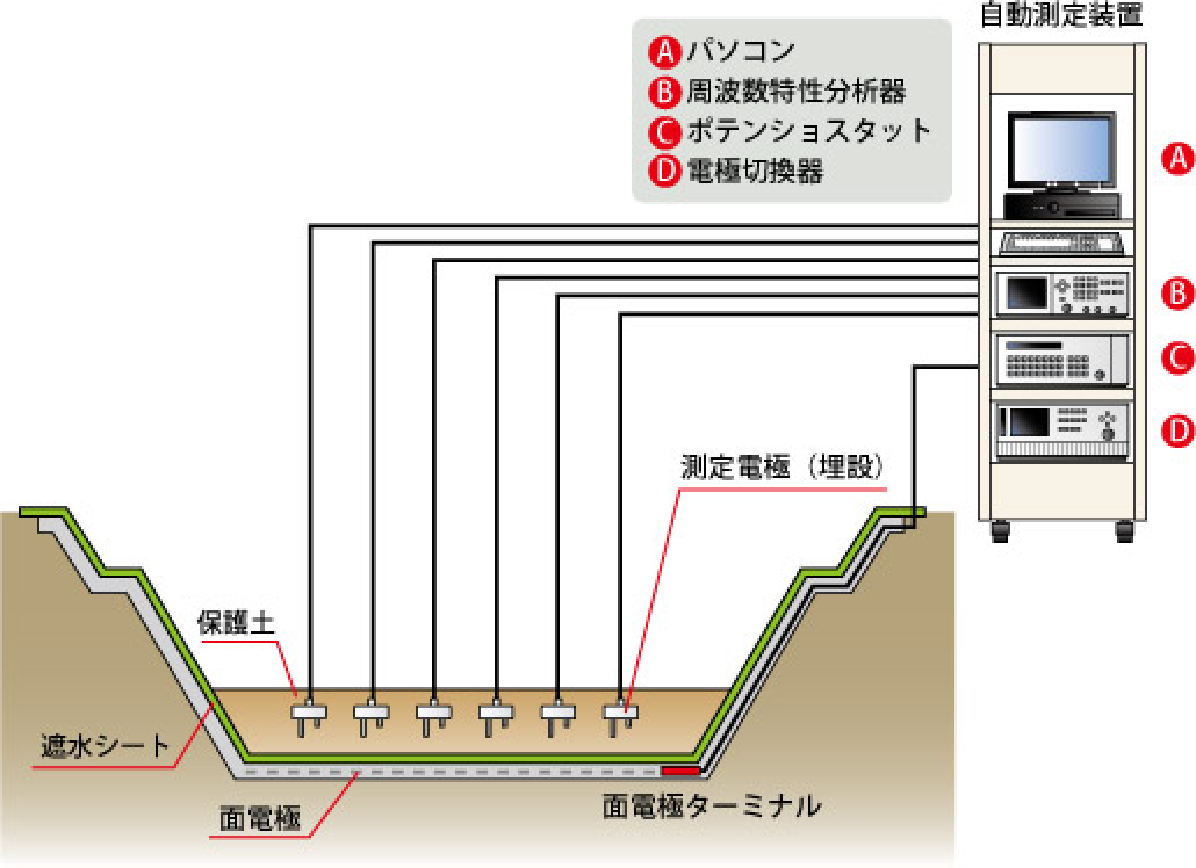

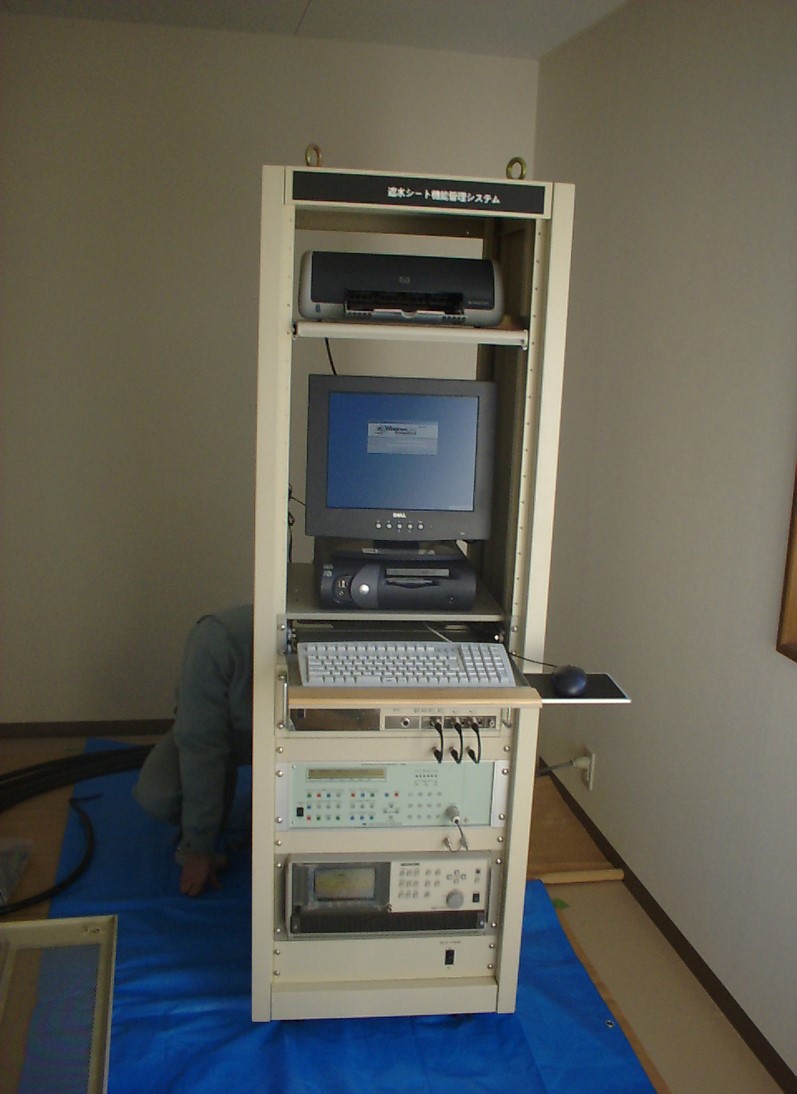

| 自動測定装置 | 全電極のインピーダンスを自動測定。電極切換器を増設することにより測定電極数を増やすことが可能。 管理棟内に設置。 （１）周波数特性分析器 （２）ポテンショスタット（測定電源） （３）電極切換器（150個の測定電極を接続） （４）パソコン （５）コントロールソフトウェア |
測定電極（埋設）
面電極ターミナル（埋設）
システムの検知目的別仕様
Mr.センサーでは、検知目的とご予算に合った仕様が選択できます。

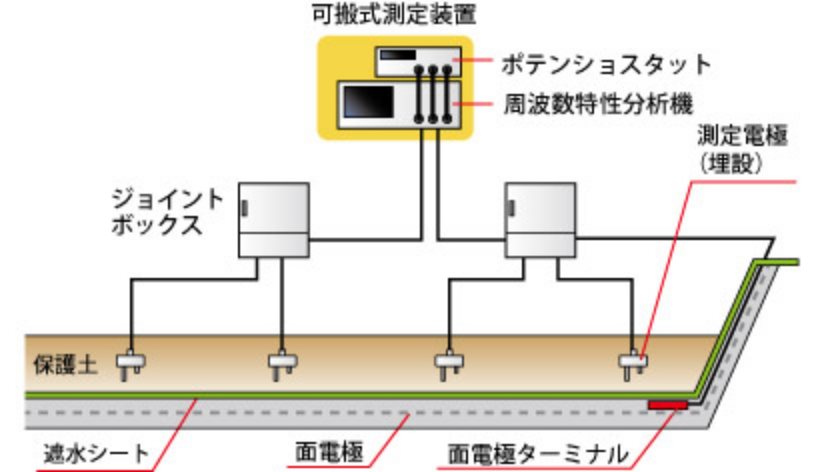

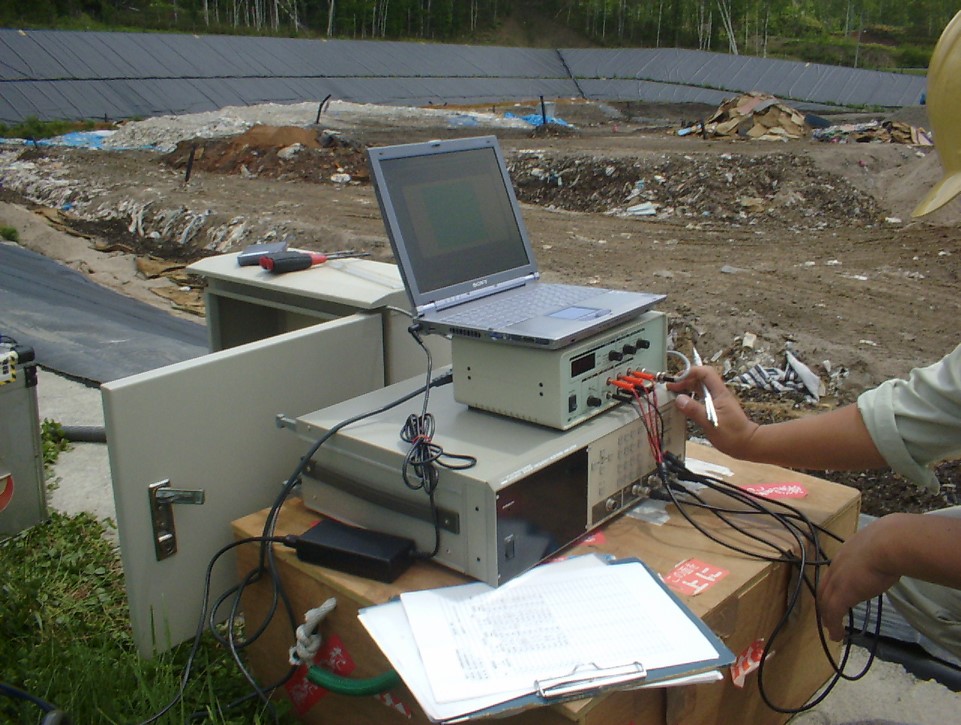

簡易タイプ
竣工検査と処分場運用開始後の希望日だけ損傷検査をする場合
フルシステム
処分場運用後、常時損傷検査を実施する場合
遠隔監視・操作型フルシステム
常時損傷検査を遠隔地で実施する場合
Q&A
Q
どの程度の大きさの破損まで検知できますか？
A
大きさ5m㎡の破損まで検知可能です。
Q
どの程度の精度で破損位置を特定できますか？
A
±2mの範囲で確認可能です。固定電極の敷設ピッチにより精度を上げることも可能ですが、補修時の工事スペースを考えるとこのくらいで十分です。
Q
破損（漏水）を検知した場合、補修はどのように行うのですか？
A
シート敷設後、保護土設置後も移動電極で破損を検査するので、その場で、もしくは保護土を撤去して補修ができます。また、操業中で廃棄物量が多いときでも、ボーリング掘削により補修材を注入して補修が可能です。
Q
電極の耐久性はどのくらいですか？
A
地中管防食モニタリング用電極で設計されています。耐久性には充分な配慮がなされています（防食モニタリングで埋設実績25年以上の埋立期間）。
