ローエッジベルト
軽自動車から乗用車・トラック・バス、建設機械まで幅広いエンジンに使用され、ファンベルトとも呼ばれます。
過酷な負荷変動と高温環境で使用されるため、耐熱性、耐摩耗性、耐変形性に優れます。
部品番号の見方
| REMF | - | 8 | 325 | |||||||||
| MPMF | - | 1 | 325 | T | ||||||||
| RECMF | - | 9 | 325 | X | ||||||||
| WMP/WFC | - | 6 | 325 | |||||||||
| 商品面 | 形 | 長さ （32.5インチ） |
特殊記号/セット品区分 | |||||||||
| 商品名 | 形 | 特殊記号/セット品区分 | |||||
|---|---|---|---|---|---|---|---|
| REMF | プレンベルト | 1 | HM | L、R、 T、N、他 |
特殊仕様 | ||
| MPMF | マルチプライベルト | 6 | A | ||||
| RECMF | コグベルト | 8 | B | ||||
| WMP | ワイドアングルマルチプライベルト | 3 | BC | X | 2本セット品 | ||
| WFC | ワイドアングルコグベルト | 9 | C | S | 3本セット品 | ||
ベルトサイズは同じでも特殊記号の有無で適合する純正品番は異なります。
純正品番をご確認の上、適合サイズを選定してください。
*セット品ついて
2本以上のセットでご使用される場合は、あらかじめセット組みされたベルトをご使用ください。
断面寸法
| ベルトの種類 | 寸法 | HM | A | B | BC | C | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| REMF | a | - | - | 17.3 | 18.8 | - | |||||
| b | - | - | 8.9 | 8.9 | - | ||||||
| α | - | - | 38 | 38 | - | ||||||
| MPMF | a | 10.7 | 10.7 | 13.3 | 13.9 | - | - | - | |||
| b | 6.5 | 7.7 | 7.7 | 8.0 | - | - | - | ||||
| α | 36 | 38 | 38 | 36 | - | - | - | ||||
| RECMF | a | 10.7 | 10.7 | 13.3 | 13.3 | 17.3 | 17.3 | 18.8 | 10.7 | 10.7 | |
| b | 8.0 | 8.6 | 8.5 | 9.0 | 9.5 | 10.3 | 10.3 | 8.0 | 8.6 | ||
| α | 36 | 38 | 36 | 38 | 36 | 36 | 36 | 36 | 38 | ||
| WMP/WFC | a | - | 13.7 | 14.3 | 17.8 | - | - | ||||
| b | - | 8.0 | 8.5 | 9.5 | - | - | |||||
| α | - | 50 | 52 | 52 | - | - | |||||
ベルトサイズは同じでも特殊記号の有無で適合する純正品番は異なります。
純正品番をご確認の上、適合サイズを選定してください。
*セット品ついて
2本以上のセットでご使用される場合は、あらかじめセット組みされたベルトをご使用ください。
構成材料

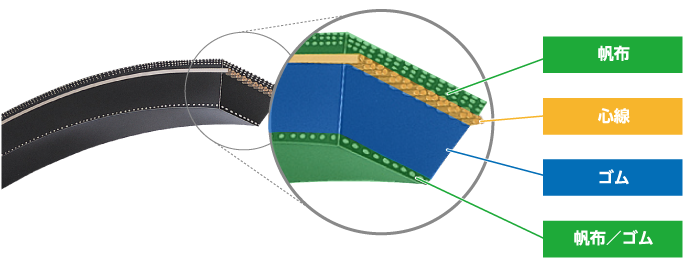

【ローエッジプレンベルト】
ベルト側面がゴム露出構造になっています。それによりグリップ力が強く、高い伝達能力を保有しております。

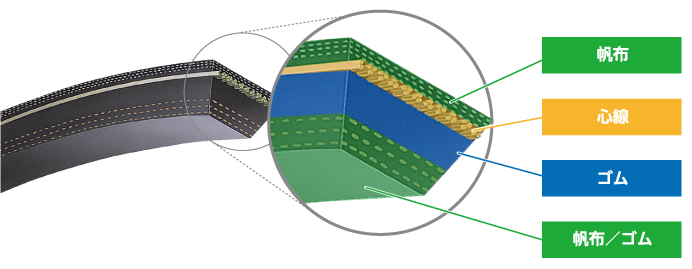

【ローエッジマルチプライベルト】
ローエッジプレンベルトに対し、底面に帆布を複数枚積層した構造です。
ベルトとプーリの過剰なグリップを防ぎ、発音を抑制します。
【ローエッジコグベルト】
ベルトの底面をコグ形状とすることで屈曲性が向上し、長寿命化が図れます。

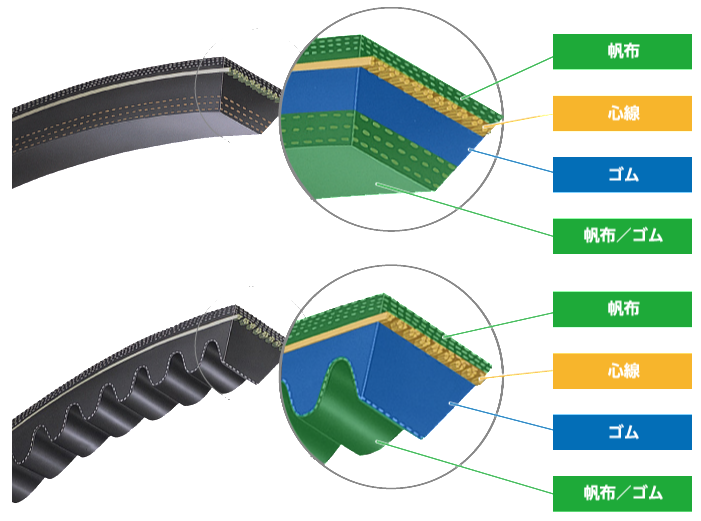

【ローエッジワイドアングベルト(マルチプライ、コグ)】
ベルトの角度を広角化することにより、エンジンの回転変動を吸収します。
主にディーゼルエンジン搭載の小型商用車に採用されています。
