SF成形の物性
SF成形の物性

SF成形の物性

SF成形は次の様な材料物性を活かして、一般射出成形との差別化や、他の製造方法からの置換え提案を行っています。

この製品についてのお問い合わせ

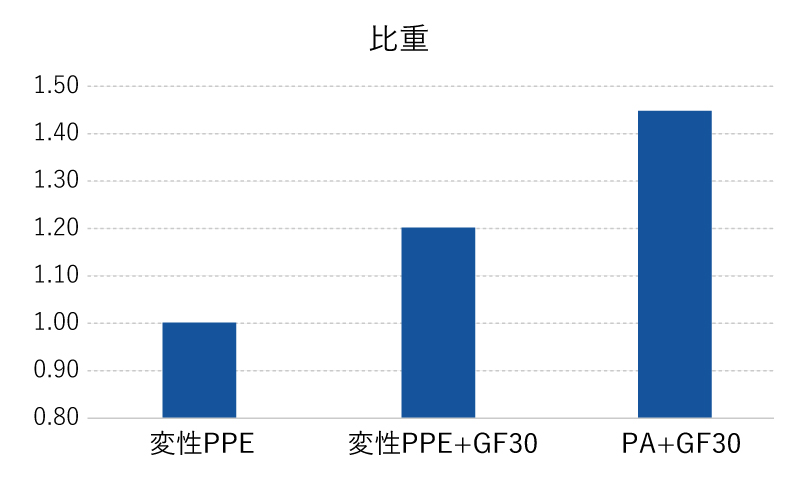

1.発泡倍率、比重

下表の比重は発泡倍率1.1倍の時の値です。

<center> <div class="profileGoverover"> <table class="profileGovertable" style="table-layout: fixed; width: 1080px;"><colgroup> <col width="19%" /><col width="27%" /><col width="27%" /><col width="27%" /></colgroup> <thead> <tr style="height: 17px;"> <th class="thead" style="height: 17px; width: 269px;"> </th> <th class="thead" style="height: 17px; width: 269px;">変形PPE</th> <th class="thead" style="height: 17px; width: 269px;">変形PPE+GF30<span style="font-size: 8pt;"><sup><strong>※1</strong></sup></span></th> <th class="thead" style="height: 17px; width: 269px;">PA<span style="font-size: 8pt;"><sup><strong>※2</strong></sup></span>+GF30</th> </tr> </thead> <tbody> <tr style="height: 10px;"> <td style="border-bottom: 1px solid #c9c9c9; padding: 10px; background: #f6f6f6; border-spacing: 0px; height: 10px; width: 269px;"><strong>発泡倍率</strong></td> <td style="border-bottom: 1px solid #c9c9c9; padding: 10px; background: #ffffff; border-spacing: 0px; height: 10px; width: 266.688px; text-align: center;">1.1</td> <td style="border-bottom: 1px solid #c9c9c9; padding: 10px; background: #ffffff; border-spacing: 0px; height: 10px; width: 270.312px; text-align: center;">1.1</td> <td style="border-bottom: 1px solid #c9c9c9; padding: 10px; background: #ffffff; border-spacing: 0px; height: 10px; width: 212px; text-align: center;">1.1</td> </tr> <tr style="height: 10px;"> <td style="border-bottom: 1px solid #c9c9c9; padding: 10px; background: #f6f6f6; border-spacing: 0px; height: 10px; width: 269px;"><strong>比重</strong></td> <td style="border-bottom: 1px solid #c9c9c9; padding: 10px; background: #ffffff; border-spacing: 0px; height: 10px; width: 266.688px; text-align: center;">1.00</td> <td style="border-bottom: 1px solid #c9c9c9; padding: 10px; background: #ffffff; border-spacing: 0px; height: 10px; width: 270.312px; text-align: center;">1.20</td> <td style="border-bottom: 1px solid #c9c9c9; padding: 10px; background: #ffffff; border-spacing: 0px; height: 10px; width: 212px; text-align: center;">1.45</td> </tr> </tbody> </table> 上記数値は保証値ではありません。<br/>※1 GF30:「ガラス繊維30%」の略 <br />※2 PA:「ポリアミド」の略</div> </center>

  変形PPE 変形PPE+GF30※1 PA※2+GF30
発泡倍率 1.1 1.1 1.1
比重 1.00 1.20 1.45
上記数値は保証値ではありません。
※1 GF30:「ガラス繊維30%」の略
※2 PA:「ポリアミド」の略

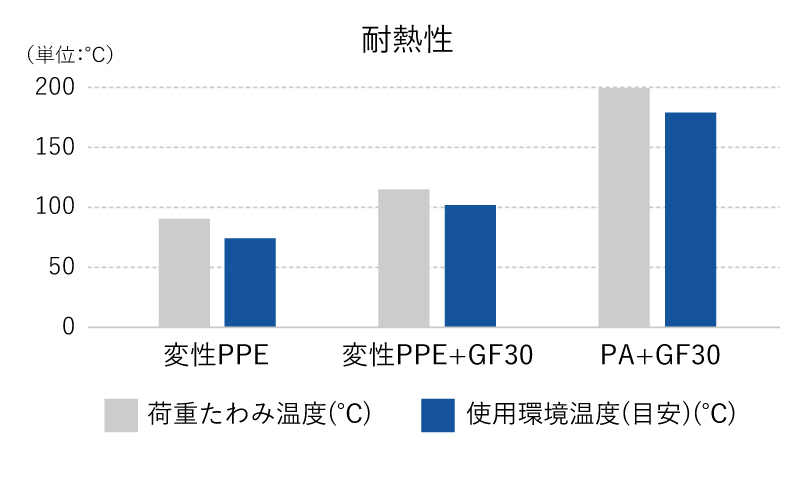

2.耐熱性

耐熱性は｢荷重たわみ温度」で示しています。｢荷重たわみ温度｣とは、試料に指定の曲げ応力を与え、規定のたわみ量に達する温度です。一般的に使用環境温度は、この荷重たわみ温度の[-10～-15℃｣程度が目安になります。

<center> <div class="profileGoverover"> <table class="profileGovertable" style="table-layout: fixed; width: 1080px;"><colgroup> <col width="19%" /><col width="27%" /><col width="27%" /><col width="27%" /></colgroup> <thead> <tr style="height: 17px;"> <th class="thead" style="height: 17px; width: 269px;"><span style="font-size: 12pt;"> </span></th> <th class="thead" style="height: 17px; width: 269px;"><span style="font-size: 12pt;"><strong>変形PPE</strong></span></th> <th class="thead" style="height: 17px; width: 269px;"><span style="font-size: 12pt;"><strong>変形PPE+GF30</strong></span></th> <th class="thead" style="height: 17px; width: 269px;"><span style="font-size: 12pt;"><strong>PA+GF30</strong></span></th> </tr> </thead> <tbody> <tr style="height: 10px;"> <td style="border-bottom: 1px solid #c9c9c9; padding: 10px; background: #f6f6f6; border-spacing: 0px; height: 10px; width: 269px;"><span style="font-size: 12pt;"><strong>荷重たわみ温度（℃）</strong></span></td> <td style="border-bottom: 1px solid #c9c9c9; padding: 10px; background: #ffffff; border-spacing: 0px; height: 10px; width: 266.688px; text-align: center;"><span style="font-size: 12pt;">95</span></td> <td style="border-bottom: 1px solid #c9c9c9; padding: 10px; background: #ffffff; border-spacing: 0px; height: 10px; width: 270.312px; text-align: center;"><span style="font-size: 12pt;">118</span></td> <td style="border-bottom: 1px solid #c9c9c9; padding: 10px; background: #ffffff; border-spacing: 0px; height: 10px; width: 212px; text-align: center;"><span style="font-size: 12pt;">200</span></td> </tr> <tr style="height: 10px;"> <td style="border-bottom: 1px solid #c9c9c9; padding: 10px; background: #f6f6f6; border-spacing: 0px; height: 10px; width: 269px;"><span style="font-size: 12pt;"><strong>使用環境温度（目安）（℃）</strong></span></td> <td style="border-bottom: 1px solid #c9c9c9; padding: 10px; background: #ffffff; border-spacing: 0px; height: 10px; width: 266.688px; text-align: center;"><span style="font-size: 12pt;">80</span></td> <td style="border-bottom: 1px solid #c9c9c9; padding: 10px; background: #ffffff; border-spacing: 0px; height: 10px; width: 270.312px; text-align: center;"><span style="font-size: 12pt;">103</span></td> <td style="border-bottom: 1px solid #c9c9c9; padding: 10px; background: #ffffff; border-spacing: 0px; height: 10px; width: 212px; text-align: center;"><span style="font-size: 12pt;">185</span></td> </tr> </tbody> </table> 上記数値は保証値ではありません。</div> </center>

  変形PPE 変形PPE+GF30 PA+GF30
荷重たわみ温度（℃） 95 118 200
使用環境温度（目安）（℃） 80 103 185
上記数値は保証値ではありません。

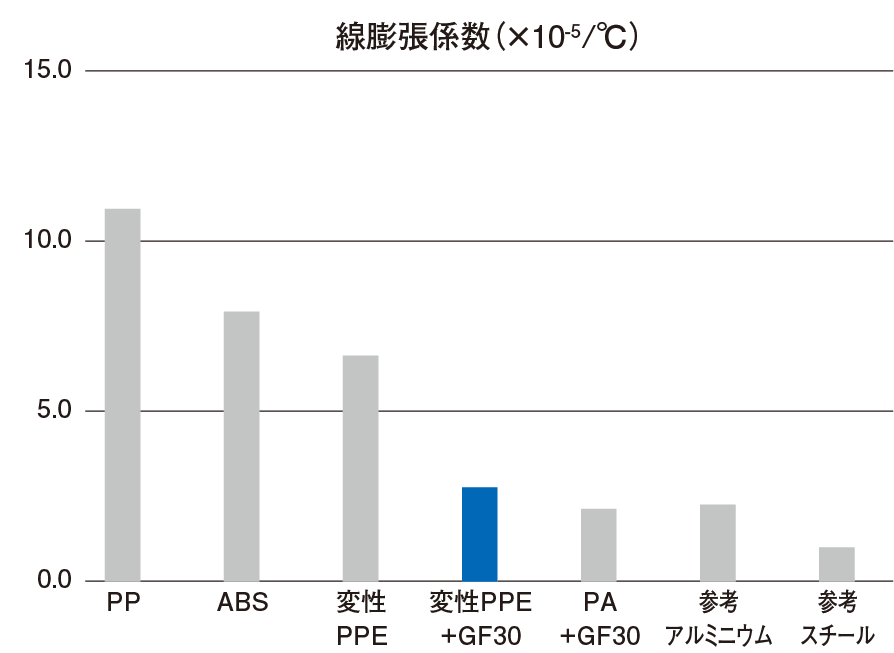

3.線膨張係数


変性PPE+GFはアルミニウムの値に近く、寸法安定性にも優れているため、アルミダイカストからの樹脂化の置換え検討に適しています。

  PP ABS 変形PPE 変形PPE
+GF30		 PA+GF30 (参考)
アルミニウム		 (参考)
スチール
線膨張係数
（×1.0-5/℃）		 11.0 8.0 6.8 2.9 2.3 2.4 1.3

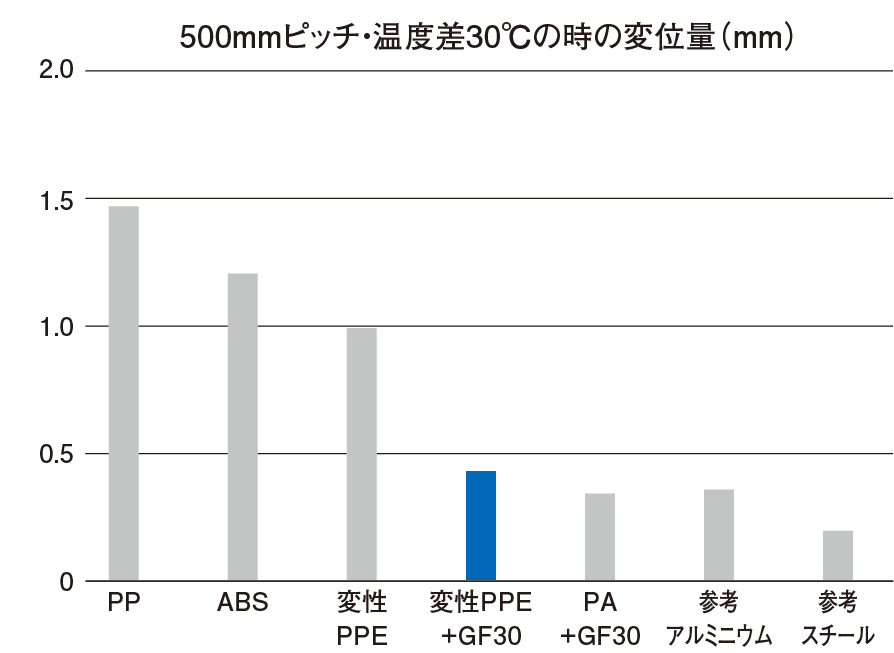

500mmピッチ・温度差30℃の時の変位量（mm） 1.65 1.20 1.02 0.44 0.35 0.36 0.20

4.肉厚毎の耐荷重

SF成形により厚肉な成形品を得ることで、一般射出成形と比較して引張・曲げ共に耐荷重の特性は有利になります。引張・曲げ共に厚肉が大きいほど、変位量1mmに必要な荷重は大きくなります。特に曲げ荷重ではABSの一般射出成形の肉厚3mmと比較して、変性PPEのSF成形の肉厚8mmで約17倍(肉厚10mmで約31倍)の荷重に耐えることが出来ます。
下記数値は保証値ではありません。

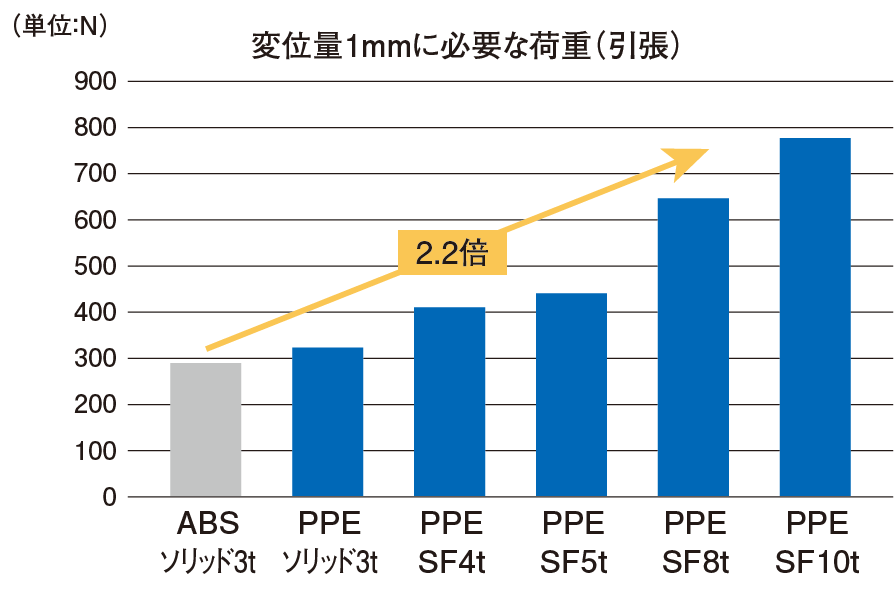

(1) 変位量1mmに必要な荷重(引張)

<font color="#0000ff">(1) 変位量1mmに必要な荷重(引張)</font>

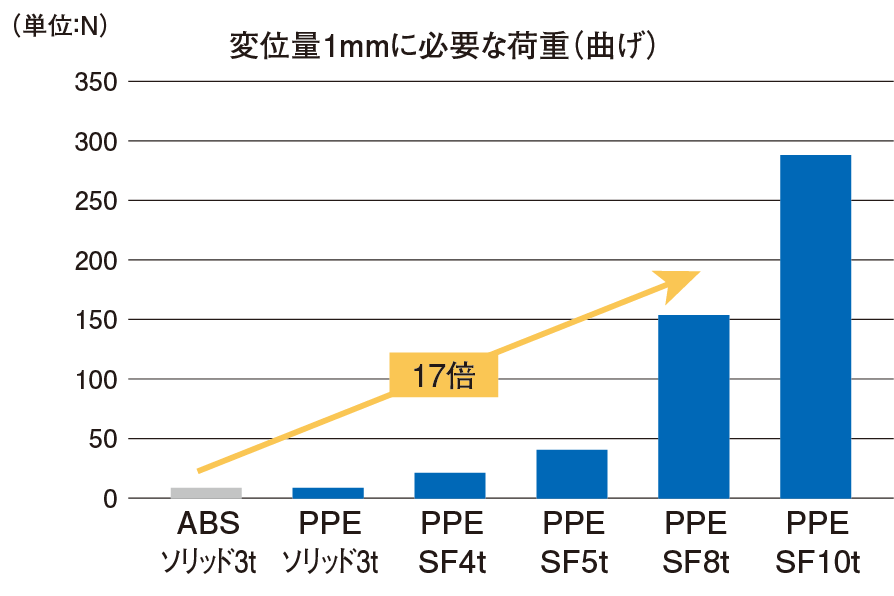

(2) 変位量1mmに必要な荷重(曲げ)

<font color="#0000ff">(2) 変位量1mmに必要な荷重(曲げ)</font>

5.引張特性と曲げ特性

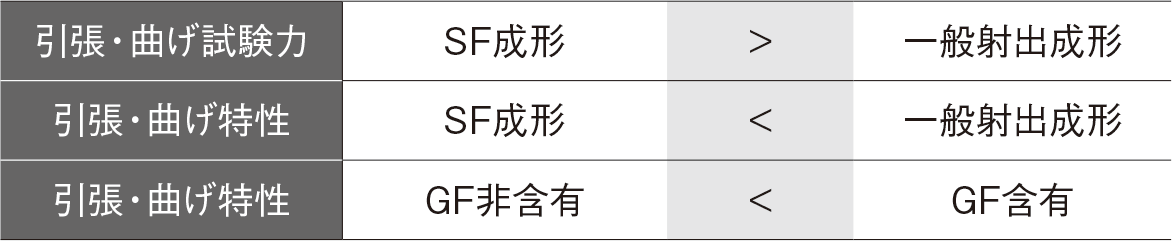

SF成形は厚肉にすることで、引張・曲げ試験力は強くなり剛性は向上します。但し、SF成形品は発泡セル1つ1つに応力が集中するため、引張・曲げ特性ともに一般射出成形品よりも少し低くなります。
SF成形品は内部が発泡層、表面側がスキン層と効果的に配置されているため、曲げ特性は優れています。
引張強度、曲げ強度共にGF含有の方が高くなります。

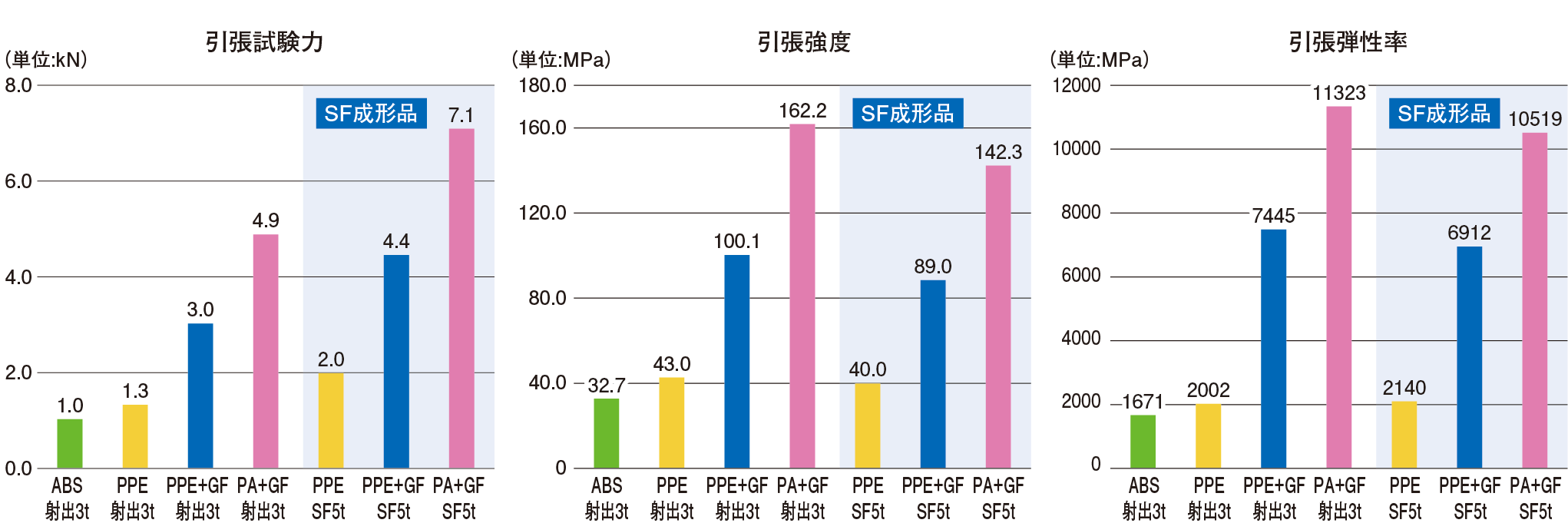

(1) 引張特性の物性データ

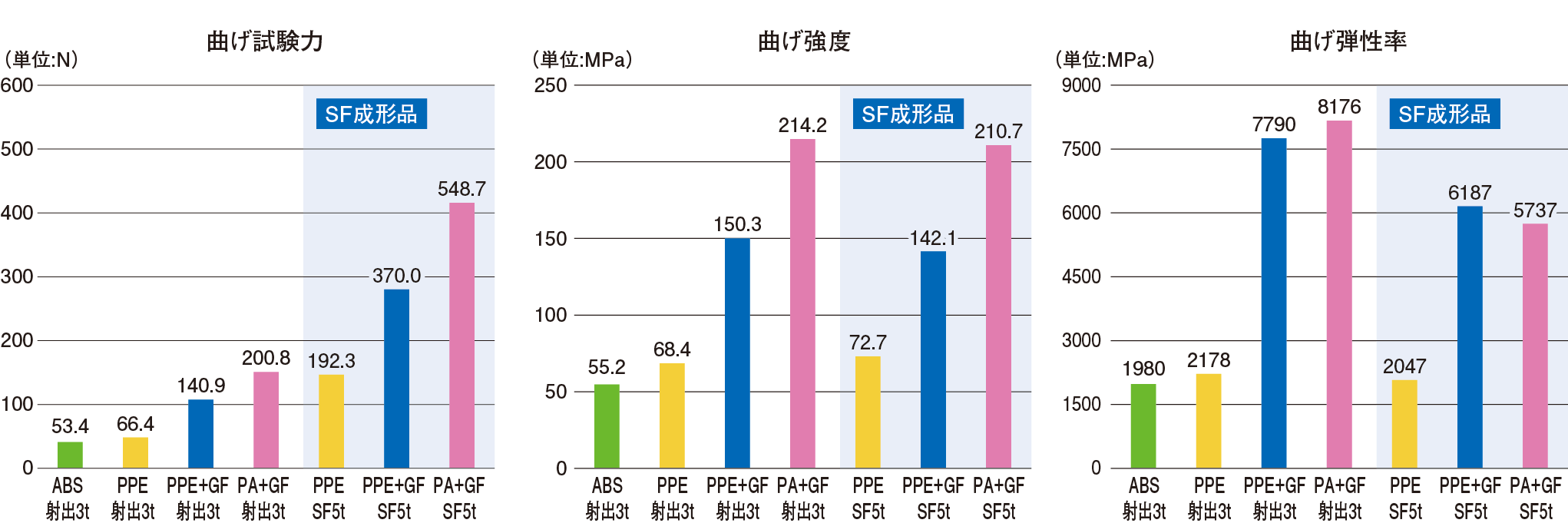

(2) 曲げ特性の物性データ

上記数値は保証値ではありません。

上記数値は保証値ではありません。
