Products製品情報

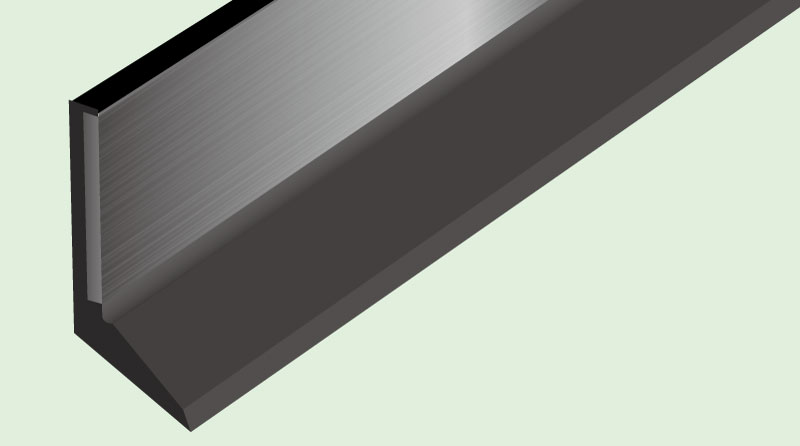

スターワイパー:リップタイプ

スターワイパーのリップタイプです。高いかきとり能力と耐久性に優れた工作機械ワイパーで、リップ部が長くしなやかなため、曲面がある部位のかきとりに適しています。

スターワイパー:リップタイプ

特長

  • 高精度な加工を必要とする工作機械の加工精度維持に貢献します。
  • 耐油、耐摩耗性を有するNBRゴムを使用しており、耐久性に優れています。
  • 鋼板の表面にはRoHS指定を遵守した防錆処理を施しています。
  • 穴あけ、切断等の追加工も承ります。

仕様

FV(ストレート)

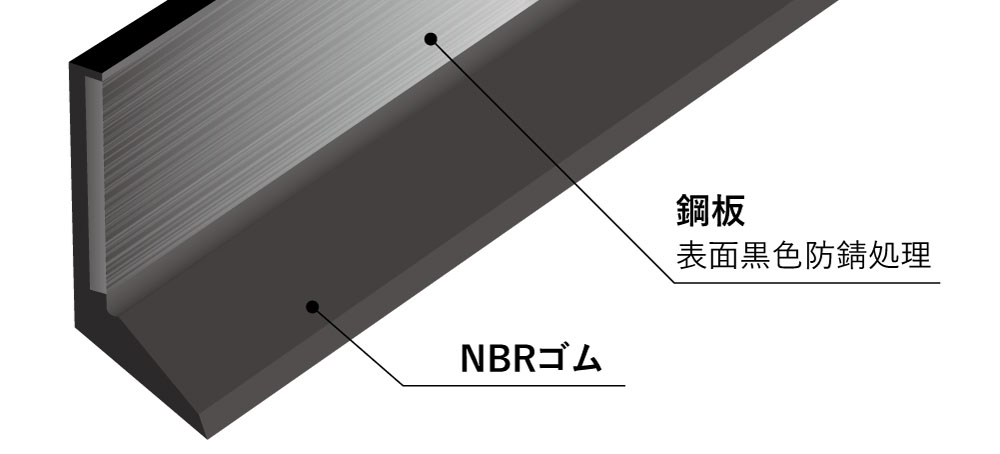

工作機械用ワイパー スターワイパー:リップタイプ構成

 タイプ 品番 全長
FV FV-22-650 650
FV-22-1200 1200

推奨押付代:3mm/加工形態:追加工品での対応


FVL(低摺動ストレート)

工作機械用ワイパー スターワイパー:リップタイプ構成(低摺動)

 タイプ 品番 全長
FVL FVL-21.5-440 440
FVL-21.5-650 650
FVL-21.5-1000 1000

推奨押付代:3mm/加工形態:追加工品での対応

設計時の注意事項

  • 部品図では押付代3.0mmを考慮して設計してください。
  • 組図等で確認されるときは、押付代3.0mmが板金とオーバーラップしていることを確認してください。

工作機械用ワイパー設計時の注意事項 スターワイパー:リップタイプ

用途

曲面がある部位のかきとりに適しています。

工作機械用ワイパー用途例 スターワイパー:リップタイプ

スターワイパー ラインアップ

工作機械用ワイパー スターワイパー:ラインアップ
