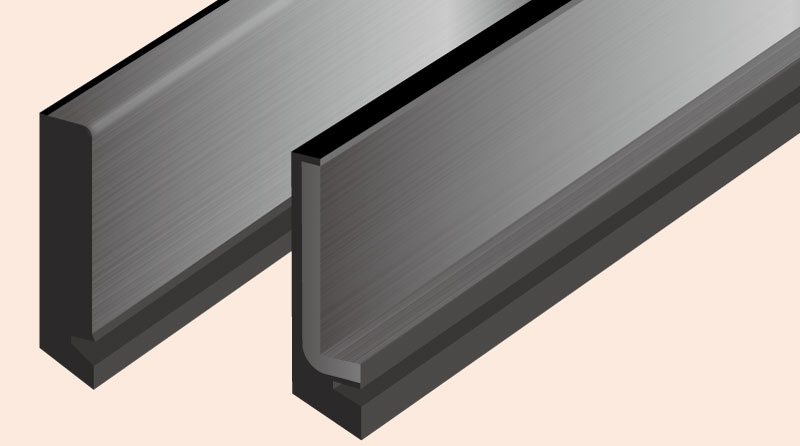

スターワイパー:スライドタイプ
特長
- 高精度な加工を必要とする工作機械の加工精度維持に貢献します。

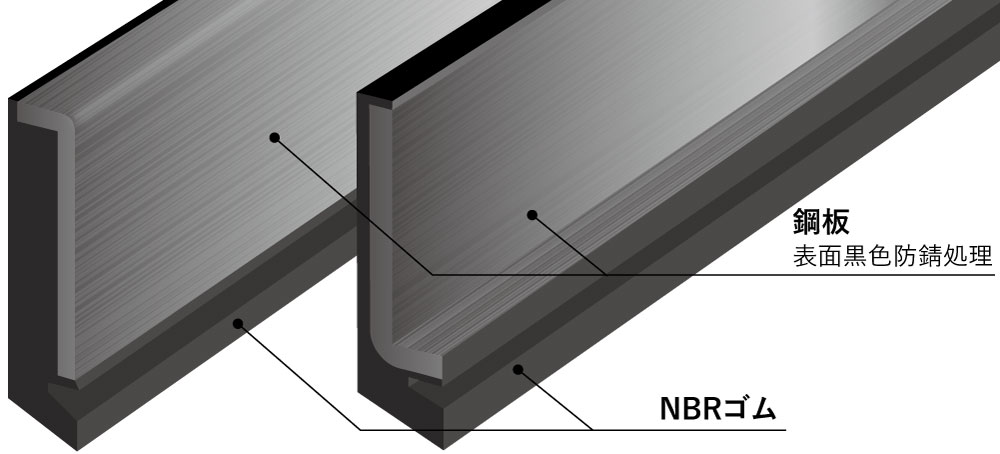

- 耐油、耐摩耗性を有するNBRゴムを使用しており、耐久性に優れています。
- 鋼板の表面にはRoHS指定を遵守した防錆処理を施しています。
- 穴あけ、切断等の追加工も承ります。
- 摺動ベッドの形状に合わせた一体成形品の対応が可能です。
シールの継ぎ目がないため標準品の組み合わせ加工品に比べシール性が優れ、取り付けも簡単です。 - リップメクレ防止対応も承ります。
仕様
MK(ストレート)・LM(L型)・MX(薄型ストレート)
| タイプ | 品番 | 全長 |
| MK | MK-16-500 | 500 |
| MK-18-500 | ||
| MK-25-500 | ||
| MK-30-500 | ||
| MK-25-800 | 800 | |
| MK-30-800 | ||
| LM | LML-18-250C | 150×250 |
| LML-25-250C | ||
| LMR-18-250C | ||
| LMR-25-250C | ||
| MX | MX-18-310 | 310 |
| MX-25-310 | ||
| MX30-310 | ||
| MX-40-310 |
推奨押付代:0.5mm/加工形態:追加工品での対応

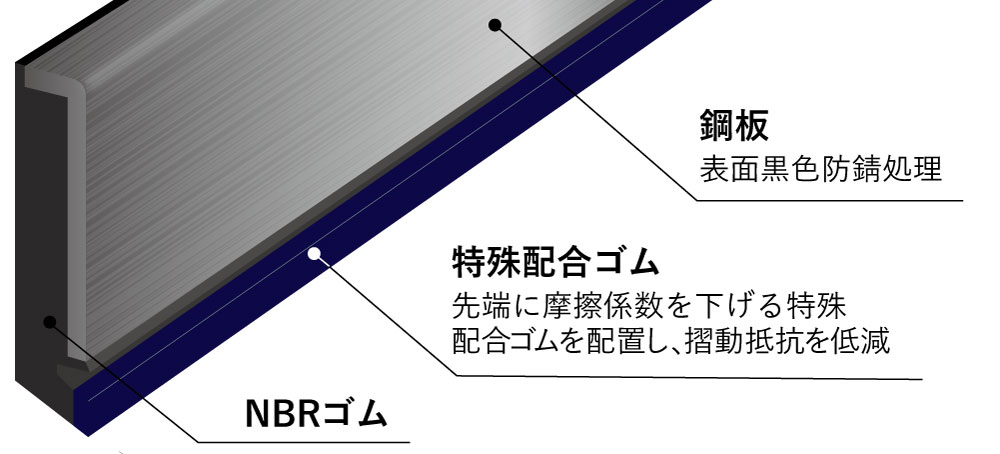

MKL（低摺動）
| タイプ | 品番 | 全長 |
| MKL | MKL-16-500 | 500 |
| MKL-18-500 | ||
| MKL-25-500 | ||
| MKL-30-500 |
推奨押付代:0.5mm/加工形態:追加工品での対応
設計時の注意事項
- 部品図では押付代0.5mmを考慮して設計してください。
- 組図等で確認されるときは、押付代0.5 mmが板金とオーバーラップしていることを確認してください。
用途

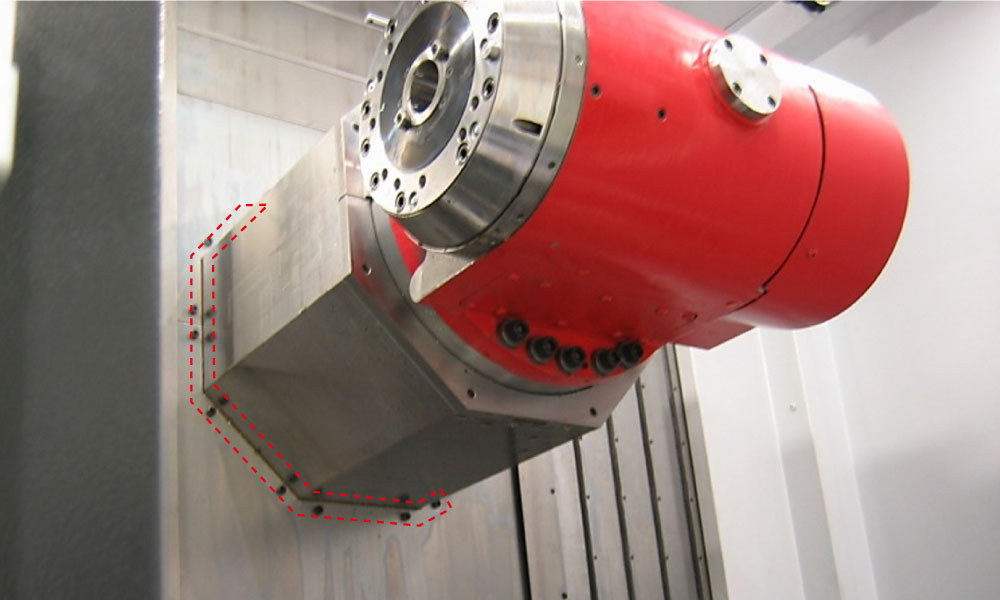

精度維持が必要な工作機械の摺動ベッド等のかき取りに適しています。
