Products製品情報

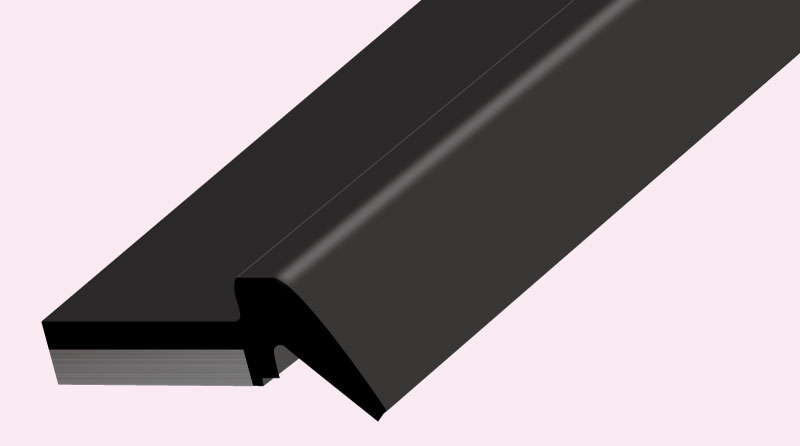

スターワイパー:テレスコピックタイプ

スターワイパーのテレスコピックタイプです。小型で省スペース化が図れる、かき取り能力の高いワイパーです。

スターワイパー:テレスコタイプ

特長

  • 高精度な加工を必要とする工作機械の加工精度維持に貢献します。
  • 耐油、耐摩耗性を有するNBRゴムを使用しており、耐久性に優れています。
  • 鋼板の表面にはRoHS指定を遵守した防錆処理を施しています。
  • 穴あけ、切断等の追加工も承ります。

仕様

TR(ストレート)

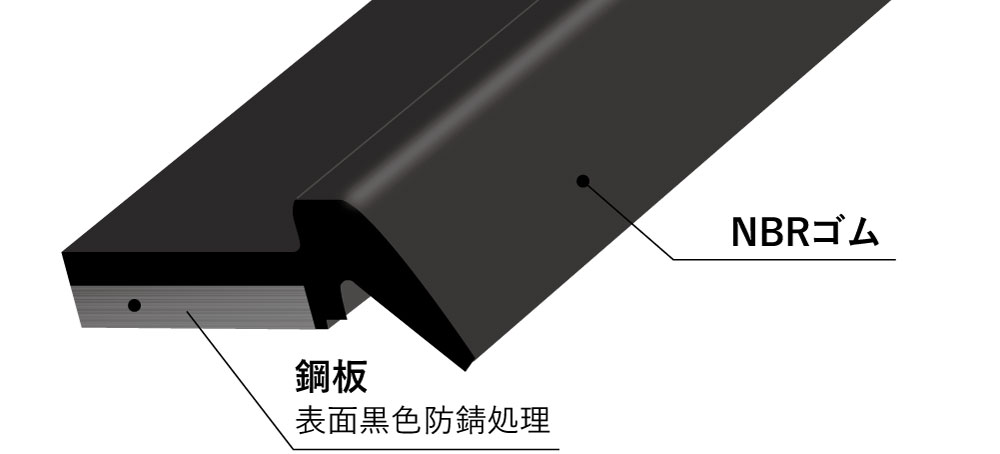

工作機械用ワイパー スターワイパー:テレスコタイプ構成

 タイプ 品番 全長 推奨押付代
TR TR-8-600 600 1.3
TR-8-1200  1200
TR-10-600  600 1.8
TR-15-600 600

加工形態:追加工品での対応


設計時の注意事項

  • 設計時は押付量を考慮し、必要隙間を設定してください。
  • 組図等で確認されるときは、押付代が板金とオーバーラップしていることを確認してください。

工作機械用ワイパー設計時の注意事項 スターワイパー:テレスコタイプ

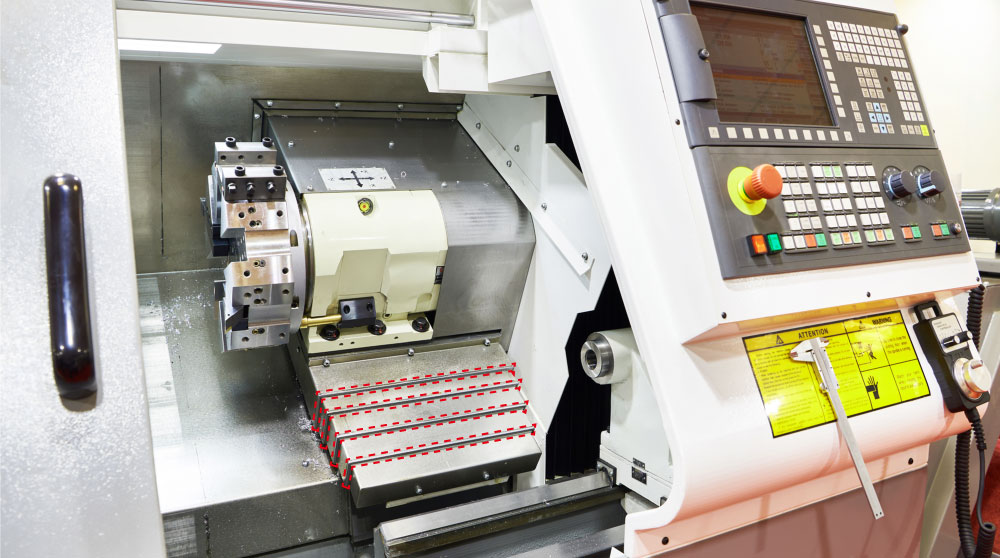

用途

テレスコピックのスライド面に使用されます。

工作機械用ワイパー用途例 スターワイパー:テレスコタイプ
